 Produkte

Hammermuttern B-Typ Nut 6

SKU (Artikelnummer):
HMU-B-N6
Preis:
0.60 Fr
Gewinde:
M3, M4, M5
{{variant.name}}:
{{opt.name}}
{{opt.value ? '' : opt.name}}
{{opt.value ? '' : opt.name}}
Beschreibung

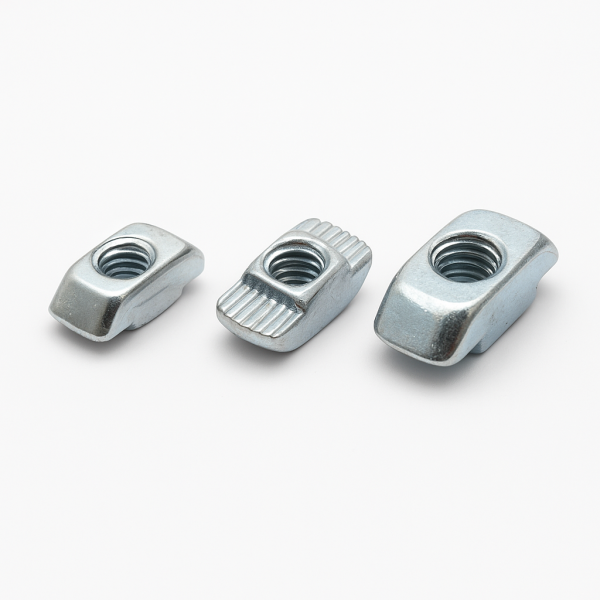

Hammermutter – B-Typ, Nut 6

schwiziell – einfach speziell.

Die schnelle Lösung für feste Verbindungen in 20er-Profilen: einlegen, 90° drehen, anziehen – hält. Perfekt für modulare Aufbauten von der Halterung bis zum Maschinenrahmen.

Warum diese Hammermutter?

  • Montage überall in der Nut: lässt sich seitlich einsetzen – kein Nutende nötig.
  • Formschluss beim Drehen: dreht sich beim Anziehen um ca. 90° und verriegelt sicher im B-Typ-Profil.
  • Kompatibel & flexibel: passend für B-Typ Nut 6 der 20er Serie, z. B. 20×20, 20×40 oder 20×60.
  • Für M3/M4/M5: passend zu gängigen Schraubengrössen für leichte bis robuste Aufbauten.

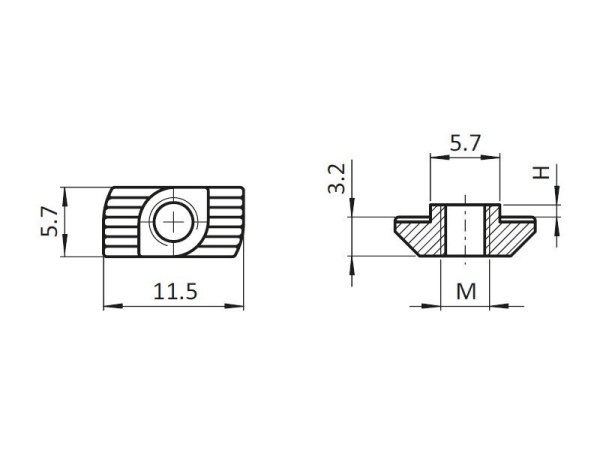

Technische Fakten

Typ Hammermutter, B-Typ, Nut 6
Profilserie 20er Profilserie
Grössen M3, M4, M5
Gewinde Innengewinde
Material Stahl, galvanisch verzinkt
Kompatibilität B-Typ Nut 6
Passende Schrauben Zylinderschrauben ISO 4762 oder Linsenkopfschrauben ISO 7380

Hinweis: Nicht kompatibel mit I-Typ-Systemen.

Empfohlene Anziehdrehmomente

M3 ca. 1–1,2 Nm
M4 ca. 2–3 Nm
M5 ca. 4–5 Nm

So geht’s

  1. Hammermutter seitlich in die Nut einsetzen.
  2. Schraube ansetzen. Beim Anziehen dreht sich die Mutter in die Verriegelungsposition.
  3. Bauteil ausrichten und auf das passende Enddrehmoment anziehen – fertig.

Varianten

  • M3: für leichte Anbauteile, Sensoren und Abdeckungen.
  • M4: der Allrounder für Halterungen, Winkel und Platten.
  • M5: für höher belastete Verbindungen und Rahmenknoten.

Lieferumfang

1× Hammermutter in gewählter Grösse. Schrauben sind nicht enthalten.

Tipp: Schraubenlänge = Bauteildicke + ca. 6–8 mm für Nut und Mutter. Dies ist ein Richtwert und sollte je nach Aufbau geprüft werden.
